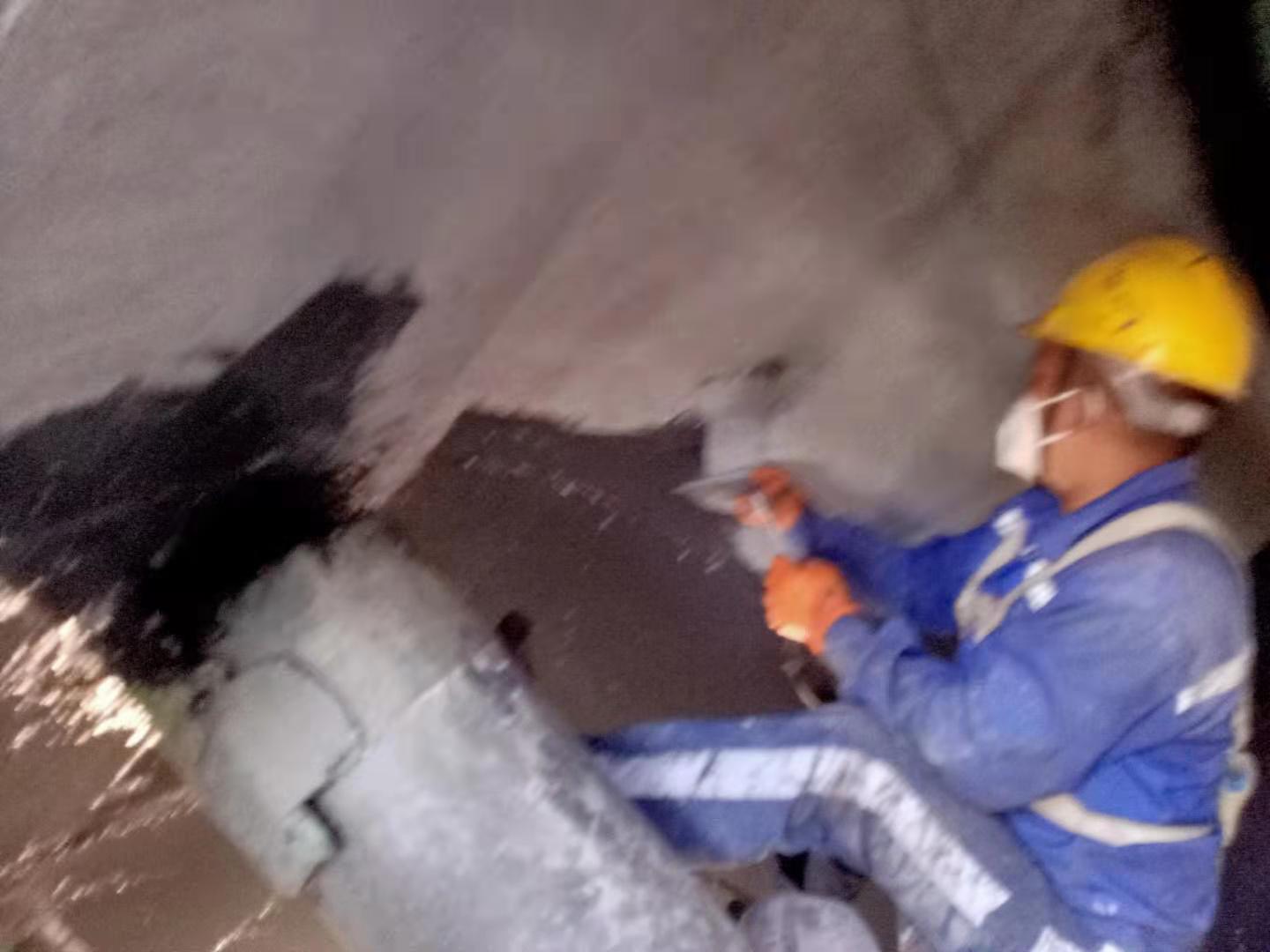

選擇防腐耐磨膠泥種類，需從如下三個(gè)大的方向去考慮。

（1）腐蝕介質(zhì)環(huán)境

（2）溫度

（3）設(shè)備運(yùn)行狀態(tài)

    防腐耐磨膠泥選擇適用的粉料時(shí)，需從如下兩個(gè)大的方向去考慮。

（1）耐腐蝕性能、機(jī)械性能、熱穩(wěn)定性、成本

粉料選擇原則：

（a）須滿足含水量低，機(jī)械雜質(zhì)少；

（b）具有較好的耐腐蝕性能，不輕易溶解、溶脹、變色；

（c）不含其他雜質(zhì)，尤其是易和介質(zhì)反應(yīng)的雜質(zhì)（如碳酸根離子、鐵離子）；

（d）具有較好的熱穩(wěn)定性，在操作溫度范圍內(nèi)不輕易熔融、變形、收縮；

（e）與有較好的粘結(jié)性能。

耐酸粉料按照制造原理分為兩大類：

（a）一類是經(jīng)過(guò)煅燒的熟料，如鑄石粉、瓷粉、石墨粉等，雜質(zhì)少，含水量低，致密性好，穩(wěn)定，耐蝕性優(yōu)異，吸水率也低，收縮也小，但成本往往較后面一類要高；

（b）另一類是天然巖石類，經(jīng)過(guò)粉碎篩分，沒(méi)有經(jīng)過(guò)煅燒，雜質(zhì)多，形態(tài)不穩(wěn)定，致密性差，與熟料相比，耐蝕性、吸水率、收縮都不如熟料，并且產(chǎn)品批次的強(qiáng)度耐蝕性等穩(wěn)定性也不好。

鑄石粉是一種經(jīng)加工而成的硅酸鹽結(jié)晶粉狀材料，以輝綠巖、玄武巖等火成巖礦物為主要原料，并適當(dāng)?shù)鼗煲怨�業(yè)礦渣，經(jīng)配料、熔融、粉碎、篩分而得。鑄石粉成本低廉，硬度高，耐磨性好，抗腐蝕性能強(qiáng)，除氫氟酸和熱磷酸外，能抗任何酸堿的腐蝕（耐酸性大于96%，耐堿性大于98%）。輝綠巖鑄石粉主要成分也是二氧化硅、三氧化二鋁、氧化鈣、氧化鎂、氧化鐵等，相對(duì)密度在3.0左右，用它配制成的防腐耐磨膠泥力學(xué)強(qiáng)度大，熱穩(wěn)定性好。鑄石粉中含有金屬氧化物，不宜用作為酚醛樹脂防腐耐磨膠泥、呋喃樹脂防腐耐磨膠泥的填料。實(shí)際使用中，鑄石粉常與石英粉等配合使用。

耐酸工業(yè)陶瓷粉是以黏土為主體，并適當(dāng)加入礦物、助熔劑等，按一定配方混合、成形后經(jīng)高溫?zé)�結(jié)、篩分而成，其二氧化硅和氧化鋁成分更高，相對(duì)密度2.6左右。市售耐酸陶瓷粉，多為耐酸陶瓷制品的廢品經(jīng)粉碎而來(lái)的，成本更低。化工耐酸陶瓷粉可耐除氫氟酸、300℃以上的磷酸、氟硅酸和濃度較大的堿類外各種無(wú)機(jī)酸、有機(jī)酸、氧化性介質(zhì)、氯化物、溴化物等的腐蝕，并且熱穩(wěn)定性極好，收縮非常低，與的粘結(jié)性能都很好。

石墨粉相對(duì)密度2.1～2.2，化學(xué)性穩(wěn)定，不受強(qiáng)酸堿影響，有害雜質(zhì)少，鐵硫含量低，具有耐高溫、傳熱、導(dǎo)電、潤(rùn)滑及可塑性等特點(diǎn)，在防腐領(lǐng)域，可起到防腐、導(dǎo)電雙重效果。石墨粉具有優(yōu)異的耐腐蝕性能，除氧化性酸外（如王水、濃硝酸、鉻酸），可耐其他一切濃度的酸類腐蝕（含氫氟酸，因此石墨粉也常用來(lái)作為耐氫氟酸防腐耐磨膠泥的填料），可耐各種濃度的堿、有機(jī)物、鹽類的腐蝕，并且石墨粉具有優(yōu)異的導(dǎo)熱性能和導(dǎo)電性能，可作為導(dǎo)熱防腐耐磨膠泥和導(dǎo)電防腐耐磨膠泥的填料。石墨粉吸水率低、收縮小，其中也含金屬氧化物雜質(zhì)。

重晶石粉主要成分是硫酸鋇，此外含少量的二氧化硅等雜質(zhì)，不溶于酸和水，相對(duì)密度4.5左右，重晶石粉可耐酸（含氫氟酸）、堿及有機(jī)溶劑腐蝕，常用來(lái)配制耐氫氟酸防腐耐磨膠泥。但重晶石粉的密度大，配制防腐耐磨膠泥時(shí)，用量較大，導(dǎo)致最終防腐耐磨膠泥的硅酸鹽或樹脂部分相對(duì)含量較低，粘結(jié)性能明顯下降，因此重晶石粉也常和其他粉料配合使用（如石墨粉）。

石英粉、石英砂是一種堅(jiān)硬、耐磨、化學(xué)性能穩(wěn)定（對(duì)含氟酸性介質(zhì)除外）、以二氧化硅為主要成分的無(wú)機(jī)硅酸鹽礦物填料，又稱硅微粉，和市面上常說(shuō)的硅綠粉完全不一樣，后者一般指的是綠色的碳化硅耐磨粉料。石英粉可耐各種濃度的無(wú)機(jī)酸和一些有機(jī)酸的腐蝕，但不耐堿和含氟介質(zhì)。石英粉是親水物質(zhì)，配成的防腐耐磨膠泥收縮大；此外石英粉常含有一些碳酸鈣、金屬氧化物雜質(zhì)，這會(huì)影響到防腐耐磨膠泥的耐酸性和固化速度。石英粉、石英砂在防腐領(lǐng)域作為填料使用，主要用來(lái)提高防腐材料的耐腐蝕性能、耐磨性能、硬度、耐候性等。市場(chǎng)上常用的石英粉相對(duì)密度在2.6～2.8。

云母粉是一種非金屬礦物，含有多種成分，其中主要有二氧化硅，含量一般在49%左右，其次是氧化鋁，含量在30%左右，其余還有鉀、鈉、鐵、鎂的氧化物。云母粉具有良好的彈性、韌性、絕緣性，耐高溫、耐酸堿，附著力強(qiáng)，是一種優(yōu)良的添加劑。云母粉可制成帶有導(dǎo)靜電功能的粉料。

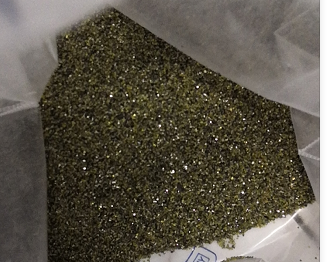

碳化硅粉，又稱硅綠粉，防腐常用的為綠色碳化硅粉，作為耐磨材料使用。綠碳化硅是以石英砂、石油焦及氯化鈉為基本原料在1800℃以上高溫條件下生成的非金屬礦產(chǎn)品。它具有硬度高、膨脹系數(shù)小、性脆、導(dǎo)熱性好等特點(diǎn)。綠碳化硅微粉相對(duì)密度約3.20～3.25，含SiC達(dá)97%以上，粒徑5～125μm，其硬度介于剛玉和金剛石之間，力學(xué)強(qiáng)度高于剛玉。

氮化硅粉(Si3N4)是一種灰白色超硬的陶瓷粉料，密度3.44，本身又具有潤(rùn)滑性，耐磨性能超越，熱導(dǎo)率為16.7W/(m·K)，線膨脹系數(shù)為2.75×10-6/℃(20~1000℃)。

滑石粉為堿性粉料，為白色或類白色、微細(xì)、無(wú)砂性的粉末，手摸有油膩感，主要含硅酸鎂，其中MgO31.7%、氧化硅63.5%、水4.8%，此外還含氧化鋁等雜質(zhì)，相對(duì)密度2.7～2.8。用于防腐領(lǐng)域的化工級(jí)滑石粉，呈堿性，不可作為耐酸，尤其是強(qiáng)酸性介質(zhì)的涂料防腐和樹脂重防腐的填料。

碳酸鈣為堿性粉料，是用優(yōu)質(zhì)的方解石為原料加工而成的白色粉體，尤其是重鈣粉具有白度高、純度好、色相柔和及化學(xué)成分穩(wěn)定等特點(diǎn)，和滑石粉一樣，鈣粉也是堿性無(wú)機(jī)填料，不可作為耐酸，尤其是強(qiáng)酸性介質(zhì)的涂料防腐和樹脂重防腐的填料。

氫氧化鋁，是一種白色粉末狀固體堿，由于又顯一定的酸性，所以又可稱之為鋁酸（H3AlO3），但實(shí)際與堿反應(yīng)時(shí)生成的是偏鋁酸鹽，因此通常把它視作一水合偏鋁酸（HAlO2·H2O）。

玻璃微珠粉是近年來(lái)發(fā)展起來(lái)的一種用途廣泛、性能特殊的重防腐填料。該產(chǎn)品由硼硅酸鹽原料加工而成，粒度10～250μm，壁厚1～2μm。該產(chǎn)品具有質(zhì)輕、低導(dǎo)熱、強(qiáng)度高和良好的化學(xué)穩(wěn)定性等優(yōu)點(diǎn)，也可做成導(dǎo)電銀粉的載體。目前采用玻璃微珠粉類配制防腐耐磨膠泥的幾乎沒(méi)有，因?qū)嵲谔�貴。

長(zhǎng)石粉是一種堿金屬和堿土金屬的硅酸鋁鹽，有鈉長(zhǎng)石粉和鉀長(zhǎng)石粉，長(zhǎng)石粉中二氧化硅含量相對(duì)低些，含有鈣鎂碳酸鹽雜質(zhì)，耐酸性低于石英粉，常用作為水玻璃防腐耐磨膠泥的粉料。

（2）合理的組合配比

級(jí)配原則如下：

（a）防腐耐磨膠泥中，填料的顆粒太大，防腐耐磨膠泥的空隙率增大，抗?jié)B性變差，施工時(shí)也容易流淌，固化后防腐耐磨膠泥表面也會(huì)比較粗糙，沒(méi)有光澤；

（b）顆粒太細(xì)，比表面積太大，粘結(jié)料的用量也隨之增大，會(huì)影響到最終防腐耐磨膠泥的耐腐蝕性能和力學(xué)性能。

（c）達(dá)到密實(shí)度高、空隙率又低、固化后防腐耐磨膠泥的力學(xué)性能和抗?jié)B性能又好，是防腐耐磨膠泥填料級(jí)配組合的目的。

不同種類的粉料合理的組合，也是防腐耐磨膠泥生產(chǎn)中應(yīng)考慮的。只考慮耐腐蝕要求，選擇相對(duì)密度較大的粉料是不可取的。

針對(duì)不同介質(zhì)選擇的粉料也有不同要求：

①水玻璃防腐耐磨膠泥基本上在酸性介質(zhì)場(chǎng)合應(yīng)用，避免選擇堿性填料，可選擇鑄石粉、石英粉、長(zhǎng)石粉、石墨粉、重晶石粉等；

②酚醛樹脂防腐耐磨膠泥和呋喃樹脂防腐耐磨膠泥采用酸性固化劑，應(yīng)避免選用含堿性（如碳酸鹽）、金屬（如鐵）等雜質(zhì)多的生料，而應(yīng)選擇經(jīng)煅燒的熟料，如鑄石粉、耐酸陶瓷粉、石墨粉等；

③應(yīng)用到堿性介質(zhì)中的防腐耐磨膠泥，如乙烯基酯樹脂防腐耐磨膠泥、呋喃樹脂防腐耐磨膠泥、環(huán)氧樹脂防腐耐磨膠泥等宜選用耐堿性好的石墨粉、重晶石粉等，如果介質(zhì)的堿性濃度不高的話，也可采用部分鑄石粉；

④在氫氟酸和含氟介質(zhì)中，防腐耐磨膠泥采用的填料不應(yīng)選含二氧化硅的粉料，可選用石墨粉、重晶石粉等；

⑤導(dǎo)熱導(dǎo)靜電防腐耐磨膠泥，可采用石墨粉為填料，導(dǎo)靜電防腐耐磨膠泥還可采用導(dǎo)電云母粉、導(dǎo)電玻璃微珠粉為填料；

⑥遇強(qiáng)氧化性介質(zhì)時(shí)，如硝酸、王水、濃硫酸等，不宜采用堿性粉料、石墨粉作填料，而應(yīng)采用含二氧化硅較多的石英粉、長(zhǎng)石粉、鑄石粉作填料；

⑦不同種類填料，可互為補(bǔ)充，取長(zhǎng)補(bǔ)短，混合使用，如鑄石粉和石英粉混用、石墨粉與重晶石粉混用等。
