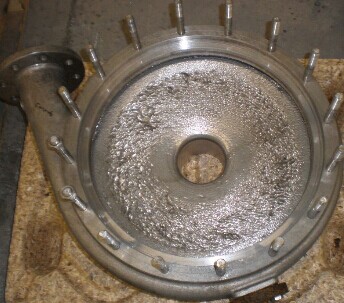

耐磨顆粒膠分為AB雙組份
耐磨顆粒膠是由傳統(tǒng)的環(huán)氧膠演變而來，因此我公司生產(chǎn)的耐磨顆粒膠也是基于此理論，耐磨顆粒膠是一種特種專配AB膠雙組份，其中A為主原料，其中含有大量陶瓷顆粒，且含有多種粘結(jié)劑，其中B組是固化劑一般顆粒較少，主要起到快速固化的作用，其很好的加速了顆粒膠固化作用。

我公司生產(chǎn)的耐磨顆粒膠是AB雙組份，其比例是A:B=4:1，只要攪拌均勻就能很好固化，如果溫度低可以加溫固化，有時也要用保溫箱里保溫幾個小時，效果更好。

KN-99899耐磨顆粒膠物理機械性能參數(shù)
物理狀態(tài)	顏色		密度 (g/cm3)	抗壓強度(MPa) GB/1041-79		拉伸強度(MPa) GB/6329-86	剪切強度(MPa) GB/7124-86		彎曲強度(MPa) GB3960-83		硬度 （Shore D） ASTM-D-2556
膏狀體	灰色		2.9	158.0		50.0	21.0		90.0		92
HN-99899高性能耐磨抗蝕涂層固化特性參數(shù)
配比(A:B)		可操作時間25℃(min)			室溫固化時間(H)			工作溫度(℃)		最高耐受溫度(℃)
4：1		20			24			—60～145		160
