KN-17耐高溫特種耐磨陶瓷在線修復(fù)劑

更新：2016-7-12 15:13:28 點擊：

產(chǎn)品品牌抗耐牌
產(chǎn)品型號 KN-17
產(chǎn)品描述
...

產(chǎn)品介紹

KN-17耐高溫特種耐磨陶瓷在線修復(fù)劑簡介

KN-17耐高溫特種耐磨陶瓷在線修復(fù)劑是耐高溫耐磨在線修復(fù)劑是我公司研發(fā)的新型耐高溫耐磨陶瓷材料，主要由耐磨骨料、超微粉體和無機(jī)聚合物分散液組合而成，涂料固化后顆粒緊密堆積，因而沒有較大的宏觀缺陷，體積密度大，其常溫下強度可達(dá)210Mpa以上，是普通貼陶瓷片和耐火澆注料無法比擬的。

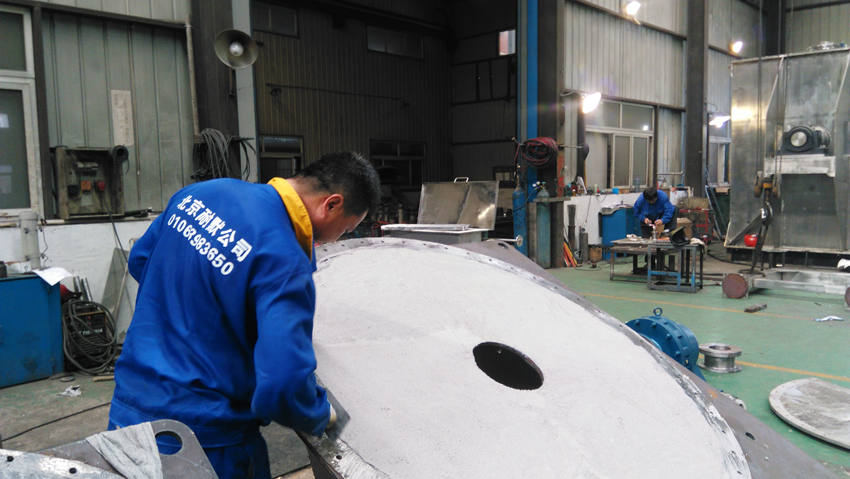

圖（1）風(fēng)機(jī)葉片采用KN17高分子陶瓷聚合物耐磨膠處理后可以使用一年

KN-17耐高溫耐磨在線修復(fù)劑原料主要采用離子化合物和部分人工合成共價化合物，離子鍵和共價鍵屬強結(jié)合鍵，而結(jié)合系統(tǒng)由于采用復(fù)合強化措施和特殊處理，形成化學(xué)結(jié)合，所以強度和剛度很大，可有效抵御的高速沖擊力和剪切應(yīng)力。

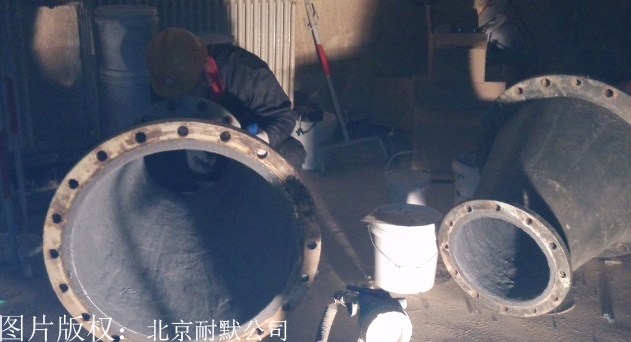

圖（2）脫硫管道磨損修復(fù)采用KN17高分子陶瓷聚合物

由于采用了耐酸和耐堿的特殊原料，涂層性能穩(wěn)定，不會和介質(zhì)發(fā)生反應(yīng)，同時KN-17耐高溫耐磨在線修復(fù)劑的原料多為高溫合成材料，晶體發(fā)育好，結(jié)構(gòu)完整，不受環(huán)境因素的影響，是最好的惰性材料之一，因而可有效抵御環(huán)境介質(zhì)作用和各種化學(xué)腐蝕。

使用方法：

■ 表面處理：對待修補或需粘接部位進(jìn)行粗化處理，再用清洗劑進(jìn)行清洗。
■ 配制：按質(zhì)量比A:B=4:1或體積比A:B=4:1將A、B兩組份混合均勻，并在規(guī)定操作時限內(nèi)用完。
■ 涂敷：將混合好的材料逐層涂敷于待修部位，第一層要壓實，使之與基材充分浸潤。如后序需機(jī)械加工，要留出適量加工余量。
■ 固化：25～30℃固化2小時＋80℃2小時或25～30℃固化24小時后可投入使用，若溫度低應(yīng)采用加熱或延長固化時間來促進(jìn)固化。

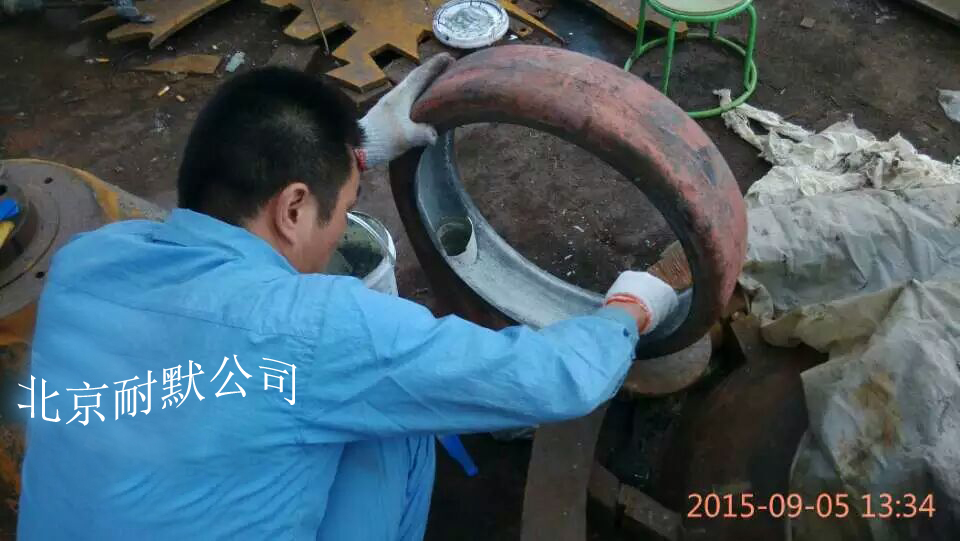

圖（3）礦山渣漿泵磨損修復(fù)采用KN17，修復(fù)后可以變廢為寶

性能參數(shù)

KN-17高溫修補劑物理機(jī)械性能表
顏色	彎曲強度 (kg/cm2) GB1042-79	拉伸強度(kg/cm2) GB6329-86	抗壓強度(kg/cm²) GB/7124-86	剪切強度(kg/cm²) GB/1041-79	硬度(Shore D) ASTM-D-2556
鋼色	534	334	1026	157	86

圖（4）KN17可以在全國各地現(xiàn)場施工，歡迎您的選擇

KN-17高溫修補劑固化特性表(測試條件：溫度20～25℃，相對濕度55)
物理狀態(tài)	操作時限 (25℃)	可使用時間 (25℃)	工作溫度 (℃)	密度 (g/cm3)
膏狀	45min	24h	-60～300	1.53
